動態(tài)分享
大紅袍紫砂壺是什么泥料
關(guān)于“大紅袍”這個泥料我認為可以分為兩種：
第一種為明清時代的大紅袍泥料，這其中以惠孟臣制作的小品壺為代表。由于年代已經(jīng)久遠，泥料的出處和真實的泥色已經(jīng)無法考證。這種泥料也早已失傳。

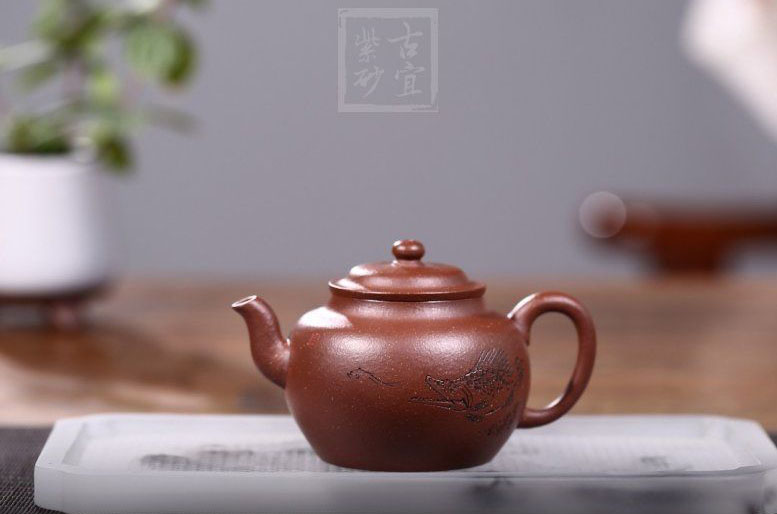

第二種為近代大紅袍泥料，分為原礦泥料和調(diào)配泥料。原礦泥料中最具代表性的為產(chǎn)于黃龍山淺表層的大紅泥，礦料外觀呈大紅色云片狀致密結(jié)構(gòu)，比較堅硬，不溶于水。泥料砂性較重，制作成型的難度較高。該礦料燒成后呈現(xiàn)出大紅色。產(chǎn)量也及其稀少，存世量不多。今后是否還能發(fā)現(xiàn)新的礦源就不得而知了。
調(diào)配泥料又分為泥配泥和金屬著色劑配泥兩種。泥配泥可以通過小紅泥、朱泥添加石紅、石黃礦進行調(diào)制燒成后達到大紅袍的呈色效果。而金屬著色劑配泥很多都是用白泥、嫩泥、小紅泥、朱泥等添加不同比例的氧化鐵紅，調(diào)成鮮紅色的泥料，燒成后呈現(xiàn)出大紅色。而這種靠金屬著色劑調(diào)配出來的所謂的大紅袍應(yīng)該占到市面上售賣的大紅袍總量的99.9%。這其中白泥、嫩泥加較大量的氧化鐵紅調(diào)配出來的所謂的大紅袍泥料成本是非常低的，所以在很多網(wǎng)購平臺經(jīng)常出現(xiàn)100多到200多包郵的大紅袍紫砂壺也就不足為奇了。由于很多壺友不懂，一些不道德的經(jīng)營者拿這種氧化鐵紅調(diào)制的”大紅袍“賣高價來謀取暴利。
大紅袍紫砂壺工藝特色
用產(chǎn)于宜興的大紅袍泥料，經(jīng)過多道工藝程序反復(fù)制作而成。民國徐珂在《清類鈔》一文中描述道：“泥初出山時，大如煤塊。舂以杵，必數(shù)次，始取其較細者，浸之於池，經(jīng)數(shù)月，則粗分子下沉。其最上層，皆有黏性，乃取以制器。”這是一種典型的手工加工方法。直到解放前后，有用石磨磨泥粉的手工制法，此法一直沿用到1957年。在1958年，紫砂泥的加工實現(xiàn)了機械化。用石輪輾破碎，加工細度控制在60目篩左右，1959年開始應(yīng)用雷蒙粉碎機，細度在100目篩以上，濕水后通過真空綾泥機捏練，成為供制坯用的熟泥。試樣時代紫砂泥團粒最大尺寸相應(yīng)的中國篩號宋朝中期0.7～0.5m/m26～35目清朝前期0.5m/m35目清朝中期0.3m/m55～60目現(xiàn)代手工制0.3m/m60目現(xiàn)代機器制0.15m/m100～120目應(yīng)用手工制備的熟泥，經(jīng)手工成壺，燒成后，由于泥團粗細懸殊，燒成時體積收縮不一，外表粗顆粒略有凸出，又富有滋潤光澤的質(zhì)感。猶如天津鴨梨的梨皮狀，而疏松的內(nèi)壁因泥料礦物組成和團粒堆積等因素而形成的空隙，具有一定的氣孔率和吸水率。用機器練制的熟泥，盡管手工成型，燒成條件不變，但其表面已失去梨皮狀的藝術(shù)效果，制品的吸水率從通常的3～5%下降到目前的1%左右。（來源：互聯(lián)網(wǎng)）
– THE END –
本站的部分內(nèi)容來源于互聯(lián)網(wǎng)，如不慎侵犯到您的權(quán)益，請聯(lián)系客服，我們會在36小時內(nèi)刪除。
本文由 紫砂學(xué)堂 作者：古宜 發(fā)表，轉(zhuǎn)載請注明來源！
關(guān)鍵詞：大紅袍紫砂壺是什么泥料
猜您喜歡的作品
相關(guān)文章
